Modem / Transmetteur DCP485

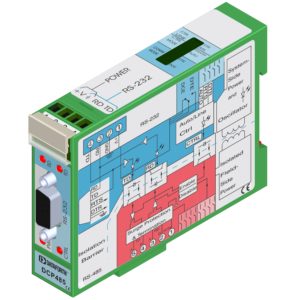

Modem / Transmetteur DCP 485 S ou P
Les Modems / Transmetteur de chez Dataforth convertissent un signal RS232 en RS485, permettant la diffusion des données sur une distance importante.
- Convertisseur RS232 / RS485 opto-isolé et fourni en boîtier adapté pour rail DIN.
- Connexion RS232 sur connecteur DB9 Femelle ou Mâle
- Connexion RS485 sur bornier à vis.
- Opérations en full duplex sur 4 fils, 3-états, permettant l’installation de 32 convertisseurs sur une paire.
- Vitesse des échanges suivant la distance (jusqu’à 115.2Kbauds).
- 4 x LED pour diagnostics.
- Alimentation 100-240VAC / 24VDC / 0.3A

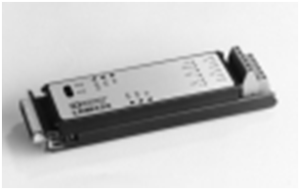

Modem LDM422
Modèle historique de chez Dataforth (designé en 1990) encore utilisé dans l’industrie pour de nombreuses applications
- Modem industriel RS232/RS422
- Connecteur RS232 mâle ou femelle
- Connexion RS422 sur bornier à vis
- Vitesse de transmission : 19.200bps (1.8km) ou 9.600bps (5.0km).
- Alimentation : 12VAC/ 11.5 à 17VDC

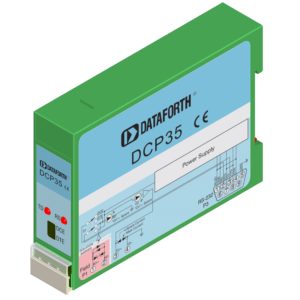

Modem DCP35
- Modem RS232 – Connecteur 9 broches – 1 voie mâle – 1 voie femelle
- Auto Alimenté – Isolation Optique- Asynchrone 4 fils full duplex.
Modem LDM30
- Modem Boucle de courant ± 20mA , 0-20mA,ou RS232 – full duplex.
- Vitesse de transmission de 0 à 57.6Kbauds.
- Distances maximales de 800m à 20Km.
- Alimentation externe.
- Connecteur 25 broches mâle
Modem LDM80
- Modem fibre optique – alimenté par le port RS232 du PC
- Communication sur 3.5km
- Isolation totale
- Connecteur RS232 mâle EIA25 broches
- Connecteur fibre optique SMA (905)
Modem LDM35, LDM70, LDM485 et LDM85
-
LDM35
Modem Boucle de courant ± 20mA , 0-20mA,ou RS232 – full duplex.
Vitesse de transmission de 0 à 19.2Kbauds.
Distances maximales de 800m à 20Km
Alimenté par le PC.
Connecteur 25 broches mâle ou femelle.
-
LDM70
Modem Boucle de courant ± 20mA , 0-20mA,ou RS232 – full duplex.
Contrôle des transferts
Isolation 1000Vm
Vitesse de transmission de 0 à 57.6Kbauds.
Distances maximales de 800m à 20Km.
Alimentation par 12VAC externe.
Connecteur mâle ou femelle.
-
LDM485
Modem industriel RS232/RS485.
Connecteur mâle ou femelle
-
LDM85
Modem industriel pour fibre optique
Connecteur ST-Mâle ou Femelle avec alimentation externe
Isolation électrique complète
Interface RS232/TTL/RS422
Distance max. 2km à 100k bauds
Tableau récapitulatif des Modems / Transmetteurs
| Model | Description | Max Data Rate | Max Distance | Notes |
| DCP DIN Rail Mount Converter and Line Driver Selection | ||||
| DCP485 | Fully Isolated DIN Rail RS-232 to RS-485 Converter/Line Driver | 115.2kbps at 0.8 miles (1.3 km) | 7 miles (11.3 km) at 1.2kbps | DIN rail mounting, auto RS-485 line control |
| DCP35 | DIN Rail Dual Port Signal-Powered RS-232 Line Driver | 19.2kbps at 0.5 miles (0.8 km) | 7 miles (11.3 km) at 1.2kbps | DIN rail |
| LDM Line Driver and Converter Selection | ||||
| LDM30 | General Purpose RS-232 Line Driver | 57.6kbps at 0.5 miles (0.8 km) | 12 miles (19.3 km) at 1.2kbps | Low cost |
| LDM35 | Signal Powered RS-232 Line Driver | 19.2kbps at 0.5 miles (0.8 km) | 7 miles (11.3 km) at 1.2kbps | Port-signal powered |
| LDM70 | Fully Isolated RS-232 Line Driver | 57.6kbps at 0.5 miles (0.8 km) | 12 miles (19.3 km) at 1.2kbps | Full isolation, DTR/RLSD handshake |
| LDM422 | Fully Isolated RS-232/422 Converter | 19.2kbps at 1 mile (1.6 km) | 7 miles (11.3 km) at 1.2kbps | Multidrop capable RTS/CTS handshake or 2nd data channel |
| LDM485 | Fully Isolated RS-232/485 Converter | 57.6kbps at 0.5 miles (0.8 km) | 8 miles (12.9 km) at 1.2kbps | Multidrop capable RTS/CTS handshake or 2nd data channel |
| LDM80 | Signal Powered Fiber Optic Converter | 19.2kbps at 2.2 miles (3.5 km) | 2.2 miles (3.5 km) at 19.2kbps | Total electrical isolation, intrinsic safety |
| LDM85 | Fiber Optic Converter | 5M – 2.5Mbps NRZ TTL (100kbps RS-232/422) at 1.2 miles (2 km) | 1.2 miles (2 km) at max data rate | Multipoint optical loop, total electrical isolation |
