Conditionnement du signal

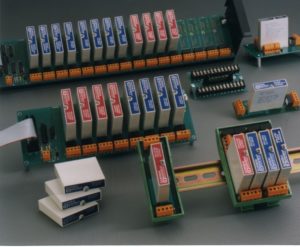

Conditionneur 5B
Chaque module SCM5B Dataforth fournit une voie d’entrée ou de sortie isolée. Les modules d’entrées analogiques, permettent l’interfaçage avec n’importe quel capteur externe. Ce module de conditionnement de signaux, filtre, isole, amplifie, linéarise et convertit le signal d’entrée en une sortie tension analogique haut niveau. Les modules de sorties acceptent eux, une tension analogique haut niveau également du host, puis sont ensuite « bufferisée », isolé et amplifié avant de proposer une sortie courant ou tension.
Plus de 300 modèles de conditionneurs de signaux SCM5B Dataforth sont disponibles permettant de raccorder des capteurs tels que, tensions, courants, thermocouples, thermistances (RTD), accéléromètres, potentiomètres, jauges de contraintes, fréquences, et transmetteurs deux fils.
- Précision ± 0.03%
- Linéarité ± 0.005%
- Isolation de 1500 Vrms & jusqu’à 240 Vrms de protection
- Protection contre les Transitoires ANSI/IEEE C37.90.1
- Alimentation 5V (30 mA )
- Filtre Passe Bas 4- à 6-Pôles
- Jusqu’à 160dB en CMR (Mode commun de Réjection)
- Faible Bruit de Sortie 150µVrms
- Température de Fonctionnement -40°C à +85°C
- Conforme CE et ATEX
- Conforme RoHS II Directive 201/65/EU

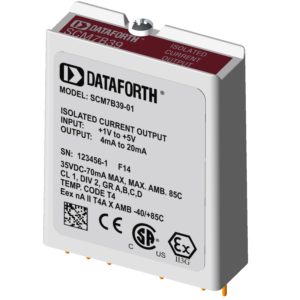

Conditionneur 7B
Les modules de conditionnements SCM7B sont conçus pour fournir soit une entrée, soit une sortie isolée analogique. Chaque module accepte une tension, ou un courant provenant de divers types de capteurs, ensuite le signal est filtré, isolé, amplifié, linéarisé, puis convertit en un signal haut niveau analogique pour pourvoir être utiliser dans les applications de control/process.
- Précision de ±0.03%
- Linéarité ±0.01%
- Isolation 1500Vrms & Protection de 120Vrms
- Protection contre les transitoires ANSI/IEEE C37.90.1
- Alimentation comprise entre 14Vet 35VDC
- Filtre Passe Bas 5-Poles
- Faible Bruit de Sortie
- Température de Fonctionnement -40°C à +85°C
- Certifié CSA (Class I, Division 2, Groups A, B, C, D)
- Approuvé FM (Class I, Division 2, Groups A, B, C, D)
- Conforme CE et ATEX

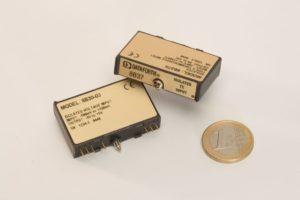

Conditionneur 8B
Développé pour répondre aux besoins des industriels, les conditionneurs de signaux SensorLex® 8B Dataforth, sont les plus petits conditionneurs au monde.
Regroupés en 19 familles, soit plus de 100 modèles les modules SensorLex® 8B Dataforth permettent de raccorder n’importe quel capteurs, tels que des Tensions, Courants, Températures, Positions, Fréquences, et Jauges de Contraintes.
Les principales caractéristiques techniques des modules SensorLex® 8B Dataforth sont les suivantes :
- Précision ± 0.05%
- Linéarité ± 0.02%
- Isolation de 1500 Vrms & jusqu’à 240 Vrms de protection
- Protection contre les Transitoires ANSI/IEEE C37.90.1
- Alimentation 5V (30 mA )
- Filtre Passe Bas 3- à 5-Poles
- Faible Bruit de Sortie
- Température de Fonctionnement -40°C à +85°C
- Conforme CE

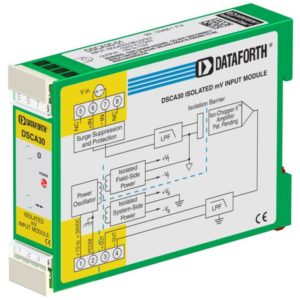

Conditionneur Rail-DIN type DSCA
Conditionneurs de signaux analogiques en montage sur rail-DIN, les modules DSCA Dataforth permettent de connecter un capteur pour obtenir soit une entrée, soit une sortie analogique isolée.
Ces capteurs peuvent être de différents types, le signal sera filtré, isolé, amplifié, et linéarisé, pour être ensuite convertit en un signal analogique haut niveau, acceptable par un système d’acquisition et de conversion de données.
- Précision ± 0,03%
- Linéarité ± 0,01%
- Isolation de 1500 Vrms & jusqu’à 240 Vrms de protection
- Protection contre les Transitoires ANSI/IEEE C37.90.1
- Alimentation entre 15 et 30 VDC
- Sorties Standard dans l’Industrie 0 +10 V, ±10 V, 0-20 mA et 4-20 mA
- Filtre Passe Bas 4 à 6 Poles
- CMR jusqu’a 160 dB
- Température de Fonctionnement -40°C à +85°C
- Connections par barrettes a vis
- Conforme CE et ATEX

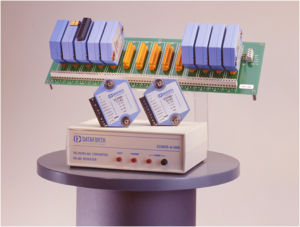

Conditionneur SCM9B
Conditionneurs de signaux intelligents, les modules SCM9B de chez Dataforth permettent de connecter un capteur jusqu’à l’ordinateur, ou de l’ordinateur vers une Sortie Analogique.
Pour les capteurs vers un PC la transmission des données se fait en RS232 ou RS485 qui permet d’augmenter la distance, la résolution est de 15-bit, il existe des modèles permettant d’interfacer un certain nombres d’entrées tension, courant, thermocouple, RTD, jauges de contraintes, timer/fréquence et des E/S digitales
Pour le PC vers des capteurs en utilisant des SCM9B, l’interface de communication est isolée, la transmission se fait soit en RS232 (15 mètres max), soit en RS485 permettant une distance bien plus grande. La résolution est de 12-bit
SCM9B Capteurs vers PC
- Isolation d’entrée de 500Vrms
- Protocole de commande ASCII
- 15-bit de résolution
- Auto-calibration
- Version Rail-DIN
SCM9B PC vers Capteurs
- Gamme de tensions de sorties 0-1V, ± 1V, 0-5V, ±5V, 0-10V, ±10V, 0-20mA, 4-20mA
- Isolation de sortie 500 Vrms
- Résolution de 12-bit
